概要



machine シュビングポンプは、下水汚泥の脱水ケーキを始め、 あらゆる高濃度高粘度スラリー・スラッジを長距離輸送できるポンプです。

最大圧8.8 MPaに加え、滑剤注入装置を使用することで、長距離輸送を実現しています。

全国に200台近くの納入実績を誇ります。

構造図


赤丸●にカーソルを乗せると各部の名称が表示されます。

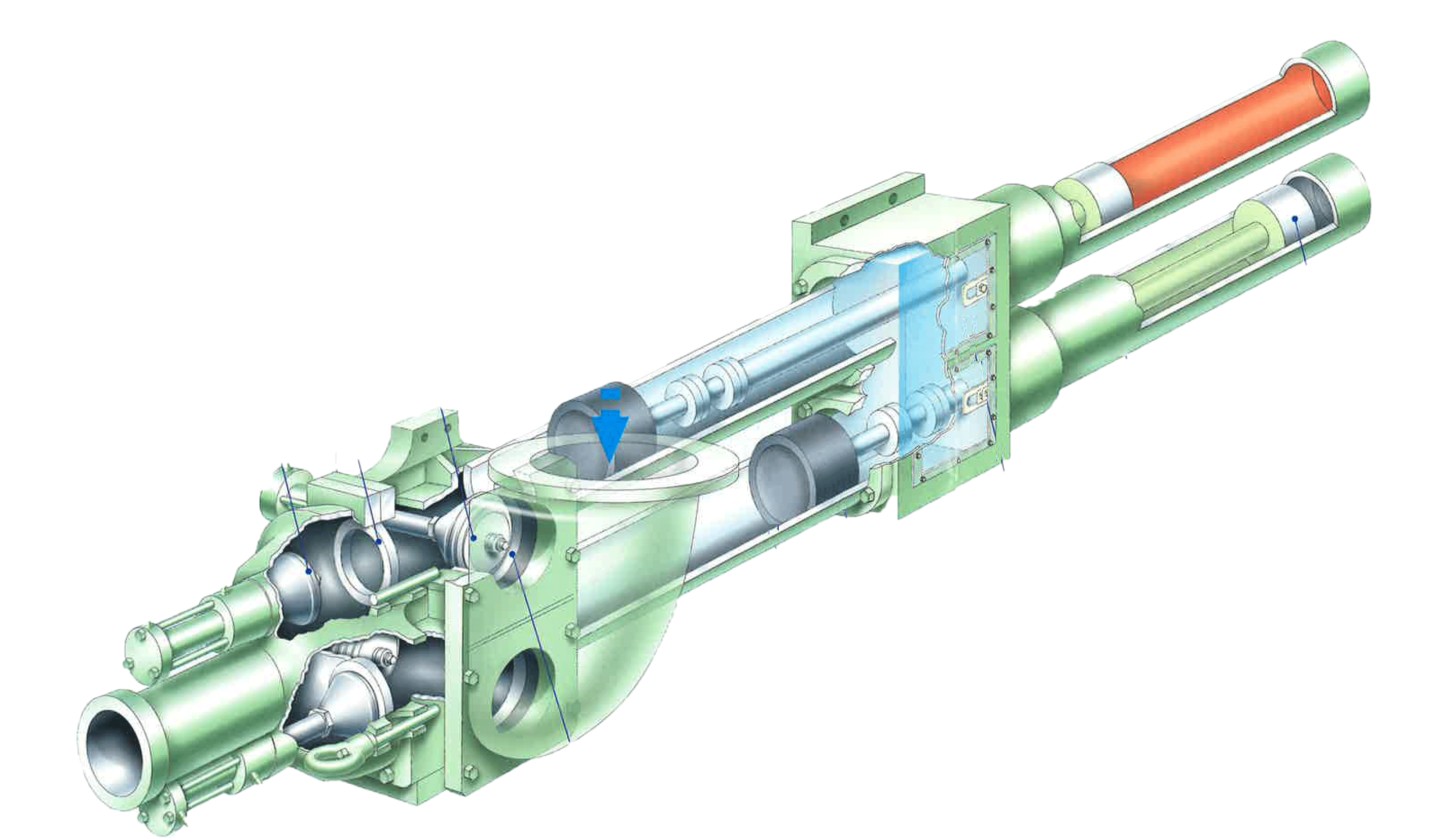

machine 油圧ピストン 油圧シリンダ 水室 搬送ピストン 搬送シリンダ 吸込バルブピース 吸込バルブシート 吐出バルブシート 吐出バルブピース

吸込口

吐出口



特徴



  • 標準最大仕様圧8.8の完全高圧対応設計。
  • 押し込み装置と油圧ユニットの組み合わせで確実な無段階制御が可能。
  • 千葉県の習志野工場に技術者が常駐し、安心のメンテナンス・サポート体制。
  • クローズド油圧回路採用による、低騒音設計。
  • 逆止機構を兼備したポペットバルブにより、配管の振動を低減。

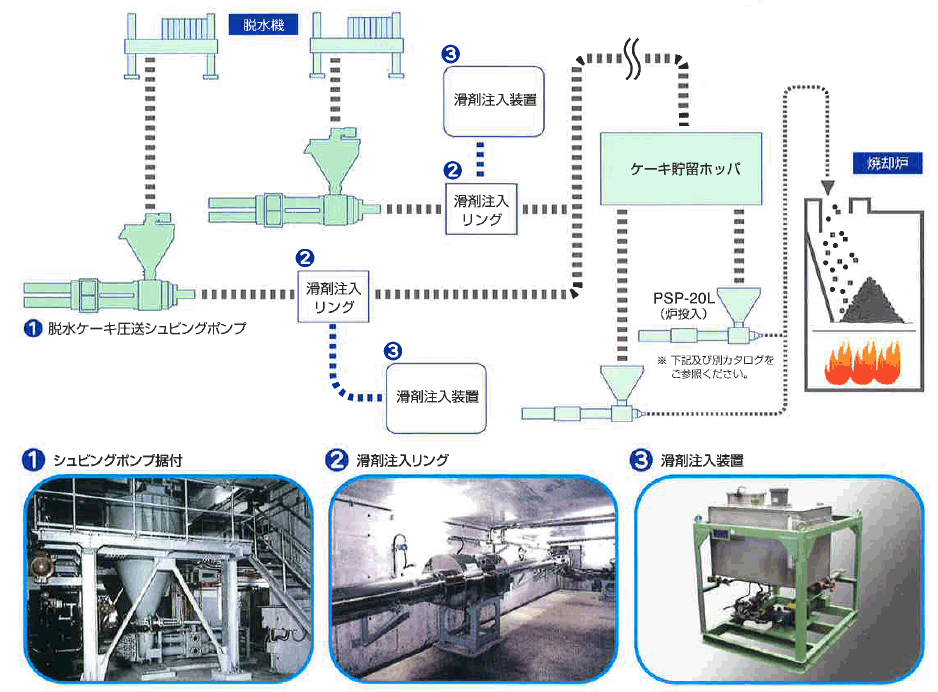

下水処理場での用途例


example


仕様



・シングルシリンダ型　シュビングポンプ

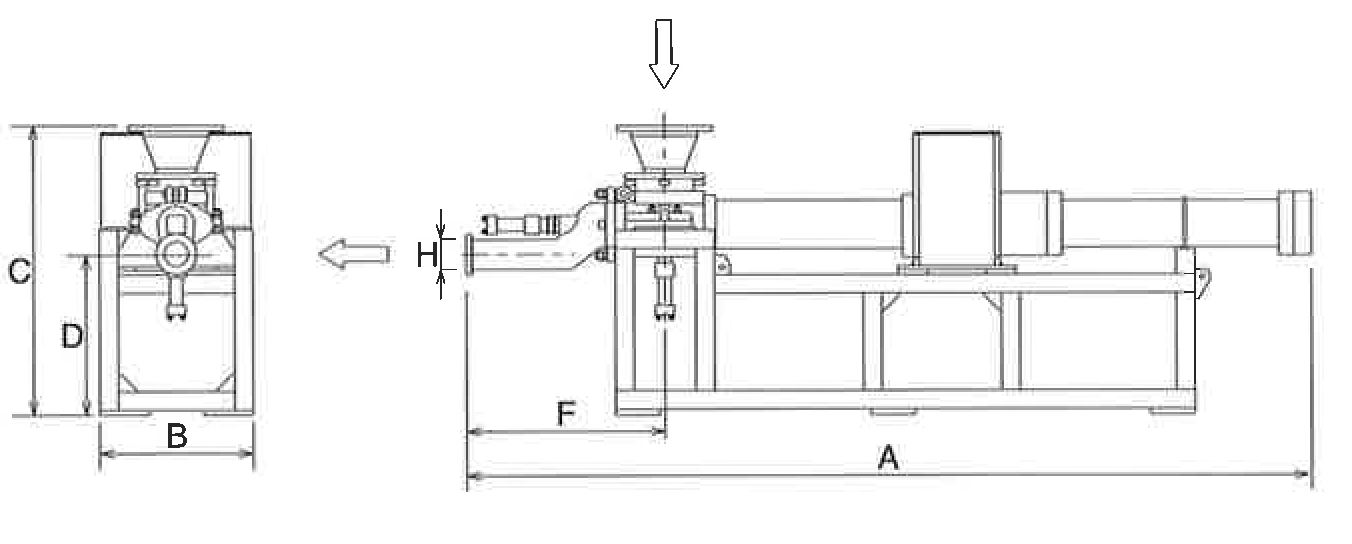

singletype
型式 EKSP-10 EKSP-17
A (mm)26003410
B (mm)620620
C (mm)11701170
D (mm)650650
F (mm)800800
H (mm)100A100A
重量 (kg)10001300
理論最大搬送量 (m3/h)3.06.0
常用最大搬送量 (m3/h)1.53.0
最大吐出圧力 (kgf/cm2)6.0 (61)6.0 (61)
シリンダ径 (mm)165165
ストローク長 (mm)400800
適合油圧ユニット容量 (kW)2237



・ダブルシリンダ型　シュビングポンプ

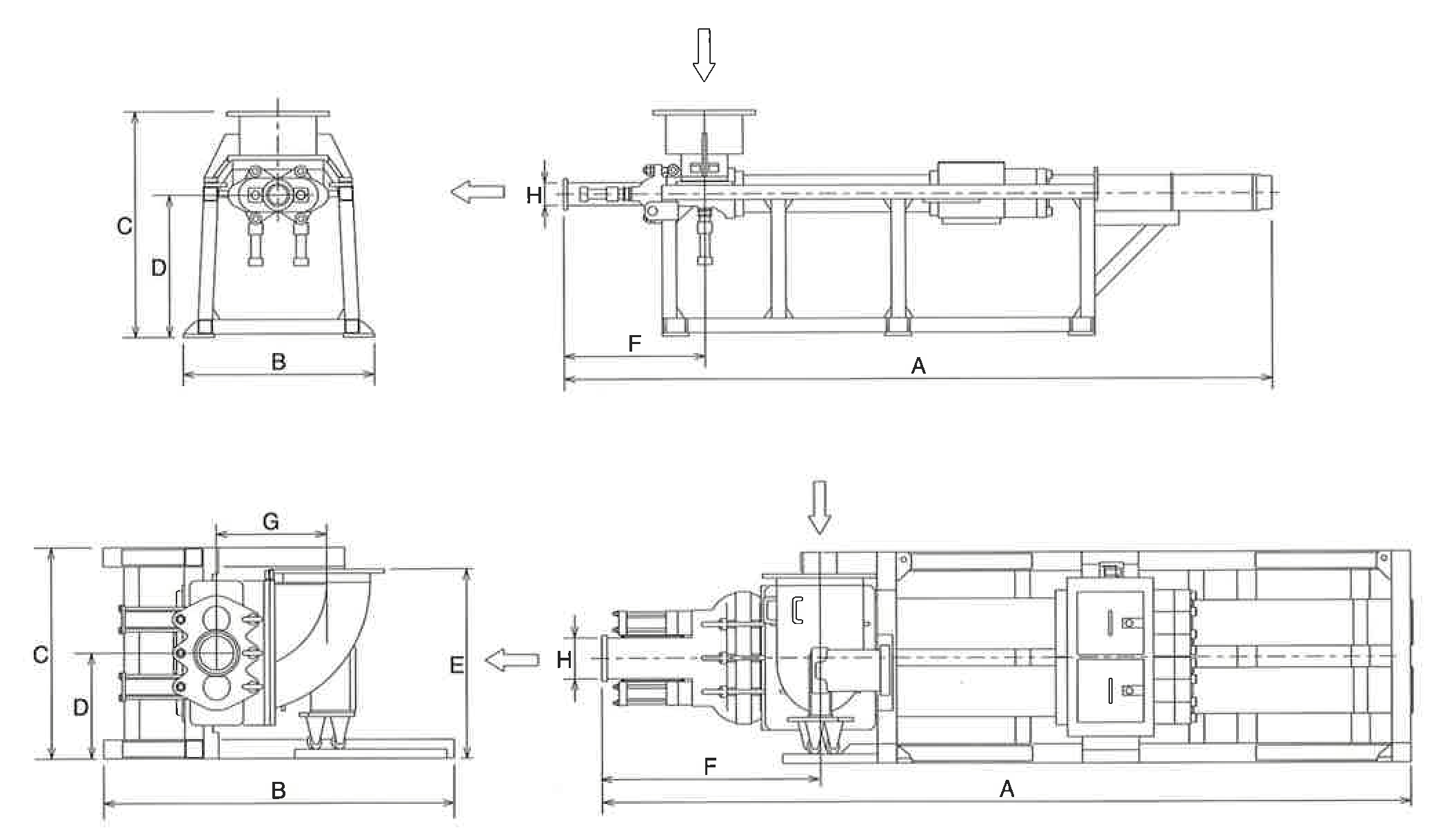

doubletype

型式KSP-15KSP-20KSP-30KSP-45
A (mm)3735431042705740
B (mm)1010170018502200
C (mm)1190105011101340
D (mm)750525555670
E (mm)-925995.51250
F (mm)745113511511415
G (mm)-515.5582.5723
H (mm)125A150A200A250A
重量 (kg)2100370043008400
理論最大搬送量（㎥/h）8.012.016.033.0
常用最大搬送量 (㎥/h)6.09.012.025.0
最大吐出圧力 (kgf/㎠)9.0 (92)9.0 (92)9.0 (92)9.0 (92)
シリンダ径 (mm)165200230285
ストローク長 (mm)1000100010001500
適合油圧ユニット容量 (kW)4590132185


カタログダウンロード


catalogue シュビングスラリーポンプ　製品カタログ
