概要


vturbo V turboは、分級機を内蔵した乾式粉砕機です。

高速回転する粉砕ディスクにより気流を発生させ、原料をライナーに衝突させて粉砕しつつ、希望粒度まで砕かれた製品のみを内蔵分級ローターによって取り出すことが可能です。

又、空気を同伴しながら循環して粉砕する事で、粉砕時の熱による温度上昇を抑えられますので、熱に敏感な原料(食品など)の粉砕にも適しています。
 【用途例】
food
食品原料
medicine
医薬品
chemical
化学品

メカニズム

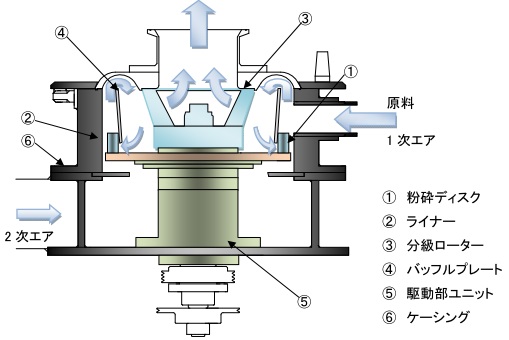

投入された原料は、気流に乗って粉砕ディスクとライナーの間を運ばれます。
その過程で粉砕ディスクやライナーに衝突し、徐々に粉砕されていきます。

出口手前では分級ロータが回転しており、小さな(軽い)粒子のみが通過できるようになっています。
従って、粒子は十分細かく砕かれるまでは排出されず、狙ったサイズ以下の粒子のみが得られます。
flow

特徴

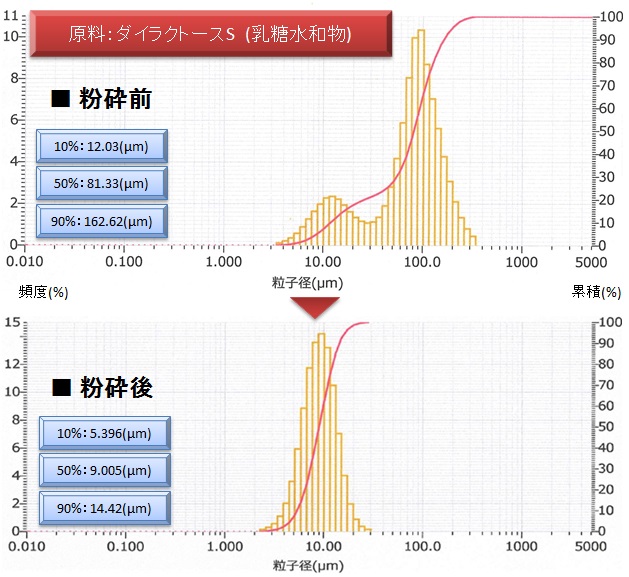

高い粉砕能力・分級精度

材料により、d50 = 8~200μm程度の粒径を狙うことができます。
また、高い分級精度により、シャープな粒度分布を実現します。
resultgraph

温度上昇を抑制

気流中で粉砕を行う為、粉砕時の熱による温度上昇を抑えることができます。
そのため、熱に敏感な原料の粉砕に最適です。


メンテナンスが容易

シンプルな構造により、簡単に分解・メンテナンスが可能です。
また、丸洗い洗浄も可能な為、少量多品種の生産にも適しています。

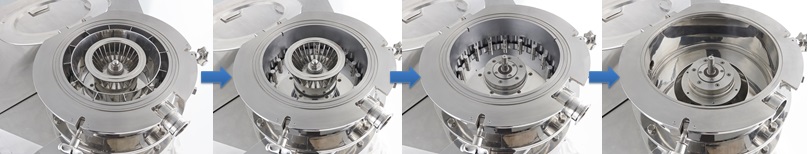

【分解イメージ】 maintenance


幅広いオプション

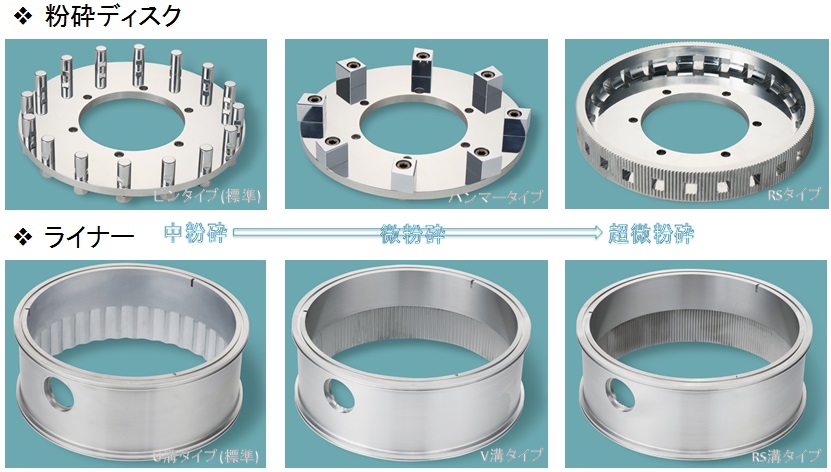

オプションとして多数の粉砕ディスク・ライナーを用意しております。
マイルドな粉砕からハードな粉砕まで、様々な原料や粉砕粒径に対応が可能です。

disk

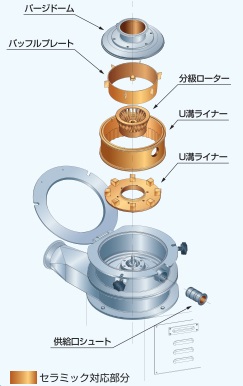

また、金属コンタミを嫌う原料に最適なセラミック仕様にも変更可能です。
ceramic

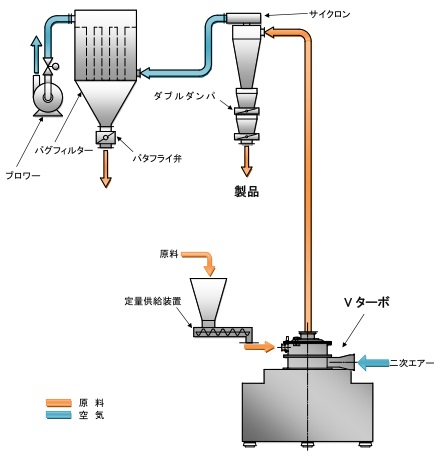

標準的なシステム例


system

仕様



型式 VT-300 VT-400
粉砕ディスク 回転数 (min-1) 最大 9000 最大 7100
動力 (kW) 11 22
種類 ハンマー、ピン、RS ハンマー、ピン、RS
分級ローター 回転数 (min-1) 最大 7300 最大 6000
動力 (kW) 2.2 5.5
種類 垂直羽根トップリング付 垂直羽根トップリング付
ライナー 種類 U溝、V溝、RS溝 U溝、V溝、RS溝
必要風量 (m3/min) 18 30
重量 (kg) 600 900
外形寸法(W×D×H) (mm) 1200×1300×1100 1500×1600×1300
