概要



ジェットインジェクターは、ホッパー中の粉を、インラインで液体中に分散・混合できる分散機です。

ベンチュリー効果により生じる負圧を利用し、ホッパー中の粉を効率よく液体に供給します。
添加口より、添加物を同時に加えることも可能です

CIP、SIPに対応し、高い洗浄性と衛生が求められる食品分野に最適な分散機です。


顔料

チョコレート

製薬

ドレッシング・調味料

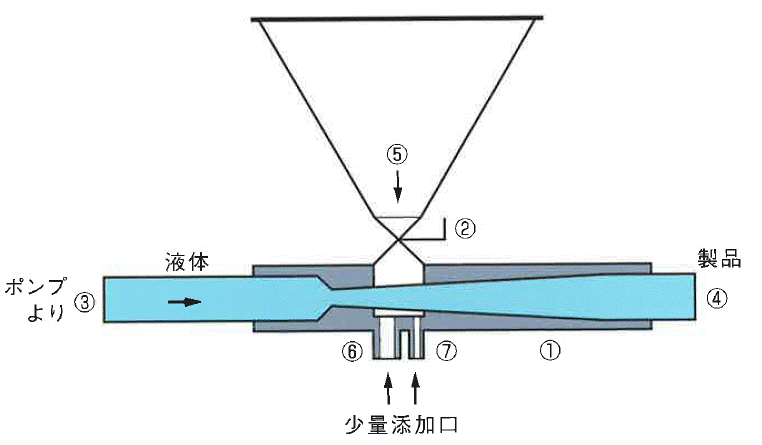

メカニズム



液入口(③)より供給された液は、絞りにより圧力が減少し、負圧が生じます(ベンチュリー効果)。同時に液体は高速になります。

この負圧により、ホッパー中の粉(⑤)は液体中に効率よく吸い込まれます。

吸い込まれた粉は、高速の液体により、ダマが生じることなく分散されます。

添加口(⑥、⑦)より、香料や色素成分を同時に添加することも可能です。

特徴


・駆動部分がないため、粉体へのダメージを防ぐことができます。
・製薬、化学、食品などにも適用されるGMPやFDAに準拠。
・CIP、SIPに対応。
・クローズシステムにより、作業者の安全を確保できます。
・危険物を扱う場合、粉由来の静電気の蓄積防止や防爆対応、又は、コンテインメントに対応したシステムを組み込むことができます。

プロセスフロー例 (錠剤コーティング液製造プロセス)





システム例

予備混合プロセス

スキッド上にコンパクトにまとめられた可搬式装置です。
コンテナバック排出プロセス

コンテナバッグと組み合わせた、連続プロセス装置です。
サイロ排出プロセス

サイロと組み合わせた、連続プロセス装置です。
グローブボックスプロセス

操作員に危害を及ぼす粉体の扱いでは、グローブボックスと組み合わせることが可能です。
自動粉・液混合輸送プロセス

粉の定量供給機を組み合わせることで、自動運転システムを構築できます。

仕様



型式 液流量(m3/h) 粉吸引能力(kg/h) ポンプモーター定格動力(kw)
DN-25 3.5 280~520 1.5
DN-40 6.0 480~900 2.2
DN-50 11.0 880~1,650 5.5
DN-65 22.0 1,760~3,330 7.5
DN-80 30.0 2,400~4,540 15
DN-100 51.0 4,130~7,740 22


カタログダウンロード

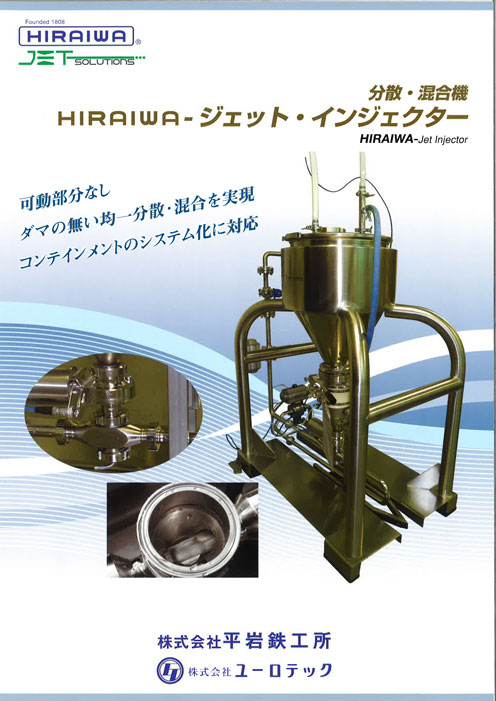

ジェットインジェクター 製品カタログ
