概要

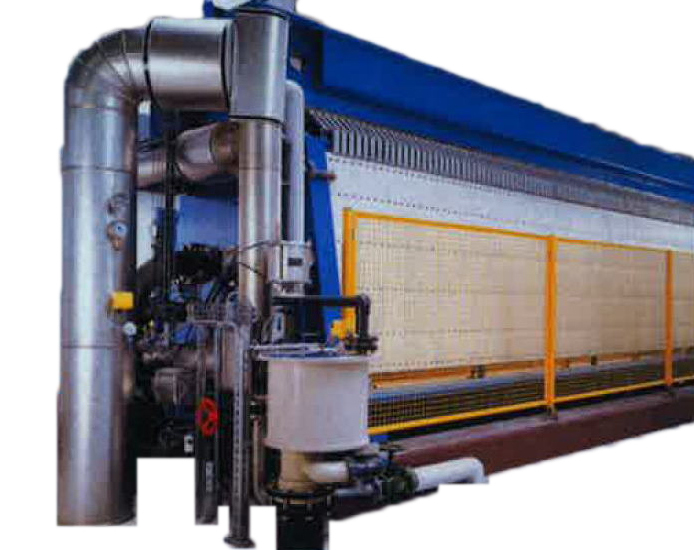

フィルタープレスドライヤー(ROLLFIT®ロールフィット)は、フィルタープレスでろ過洗浄脱水後、ケーキの状態を保ったまま真空及び間接加熱で乾燥させることのできる装置です。

ろ過洗浄圧搾により水分を絞った脱水ケーキを、真空ポンプで吸引しつつ加熱し乾燥させるため、低温での乾燥が可能であり、熱に敏感な製品に最適です。

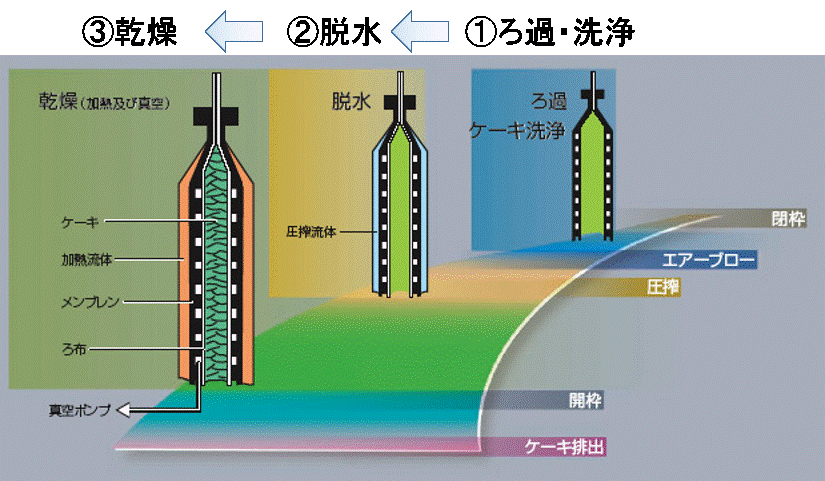

メカニズム



フロー図

①フィルタープレス内に投入されたスラリーは、ろ布でろ過され、ケーキ層を形成します。
ケーキ層に洗浄液を通すことで、不純物を取り除くことができます。

②形成されたケーキ層は、圧搾流体により圧搾され、脱水されます。

③乾燥工程では、ケーキ層は加熱流体によって間接的に加熱され、乾燥されます。
真空ポンプにより真空引きされており、低圧条件化のため、乾燥が促進されます。

特徴


・ろ過洗浄脱水と乾燥の2つのプロセスが1つの装置ででき、導入コスト、設置スペースを削減できる。
・含水率1%以下まで乾燥可能。
・減圧下で乾燥するため、沸点が低くなり、中低温の廃熱を利用することでランニングコストを削減できる。
・CO2排出量が少ない。
・乾燥の為の製品の移動が無いため、異物混入を防ぐことが可能。
・手動式から全自動式まで選択肢が豊富。
・研究開発用途向けに、1人で操作可能な自動式1チャンバー(ろ板)型も用意。

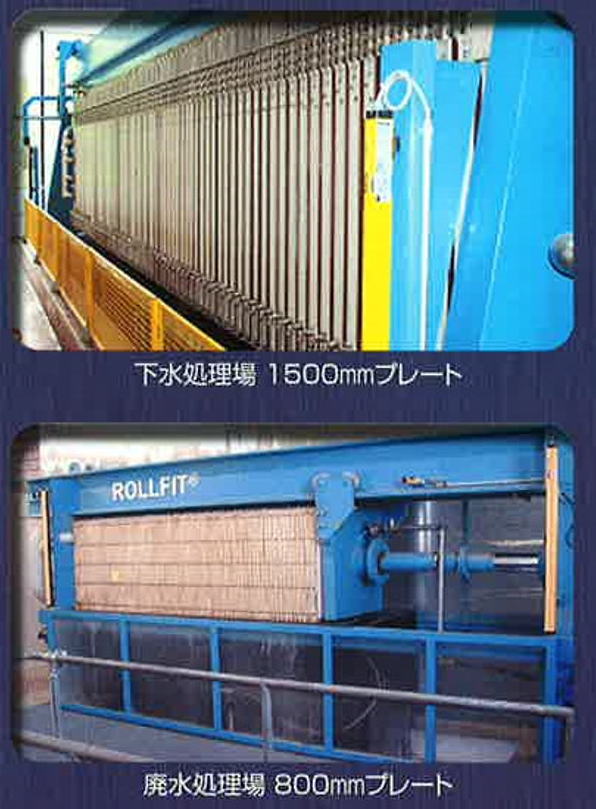

写真

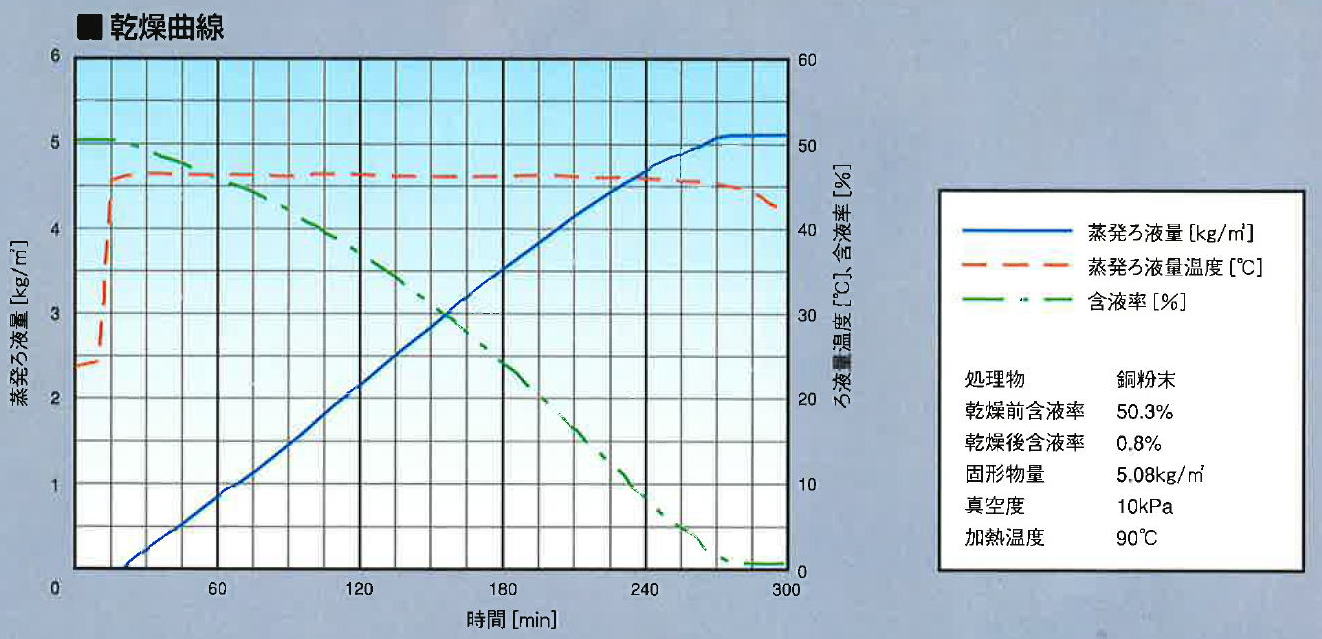

乾燥テスト事例
フロー図


仕様



型式 ろ板寸法 1室当たりろ過面積/ろ過容積 適応面積/容積 最大室数
3型 310 mm 0.1 m2/1.25 ℓ 0.1 m2/1.25 ℓ~0.5 m2/6.25 ℓ 10室
6型 600 mm 0.56 m2/6.37 ℓ 0.56 m2/6.37 ℓ~11.2 m2/127.4 ℓ 20室
10型 1000 mm 1.46 m2/16.8 ℓ 1.46 m2/16.8 ℓ~73.0 m2/840 ℓ 50室
12型 1250 mm 2.41m2/28.3ℓ 2.41 m2/28.3 ℓ~144.6 m2/1698 ℓ 60室
15型 1500 mm 3.59 m2/42.1ℓ 3.59 m2/42.1 ℓ~251.3 m2/2947 ℓ 70室


カタログダウンロード



ロールフィット 製品カタログ
