概要

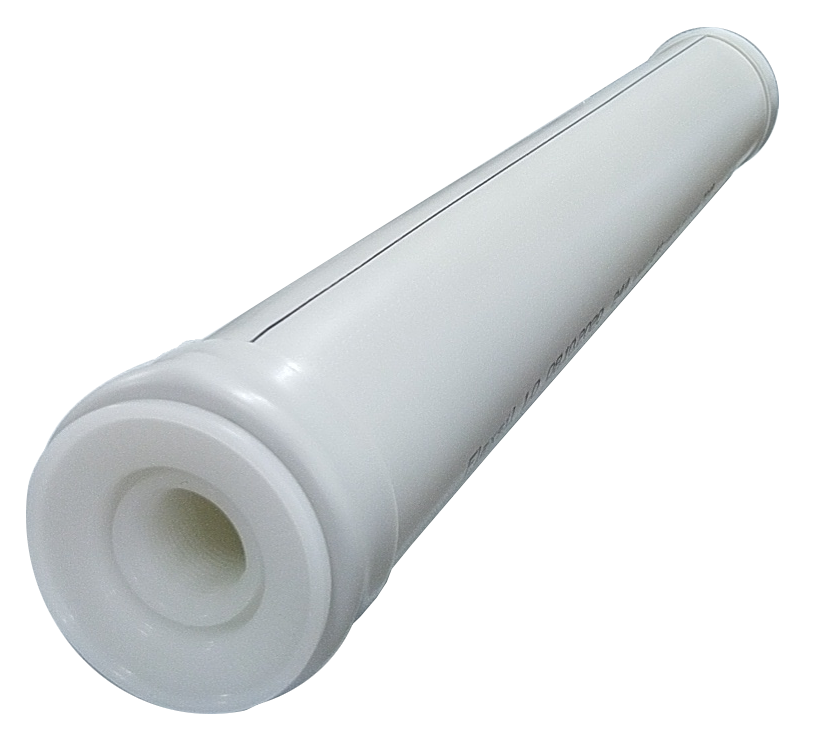

OTT_photo OTT超微細気泡散気装置は、酸素溶解効率を大幅に高めた超微細気泡散気管です。

高効率かつ低圧損のため、通気量・ブロワ動力が小さくて済み、消費エネルギーとランニングコストを大幅に削減できます。

また、付着や目詰まりが起きにくい素材・構造により長期間の運転にも強く、メンテナンスコストの削減に寄与します。

産業排水処理、公共下水処理、畜産排水処理、し尿処理等、幅広い分野で活躍します。

setting
施工例
testrun
試運転状況(発泡検査)
running
運転状況

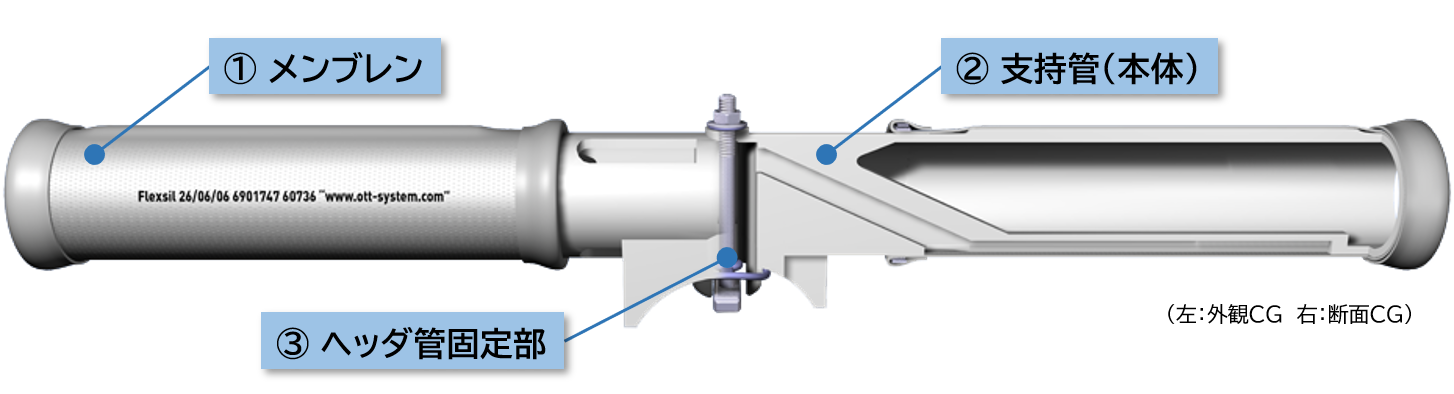

構造と特長


mechanism

① メンブレン
  • シリコーンゴム製で腐食に強い
  • 滑らかな表面で付着を抑制
  • 長期運転でも収縮しにくい
  • 400~600 mmAq前後の低圧損
  • 独自の穿孔技術で高い酸素溶解効率を実現
  • 運転停止時には自動的にスリットが閉じ
    逆流や目詰まりを抑制

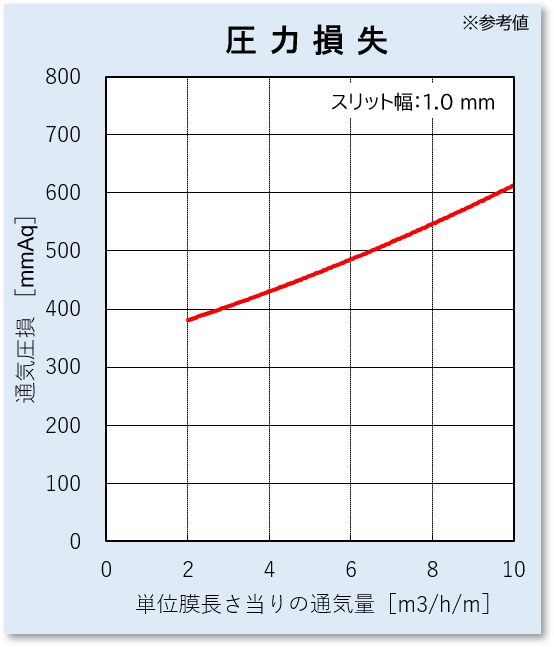

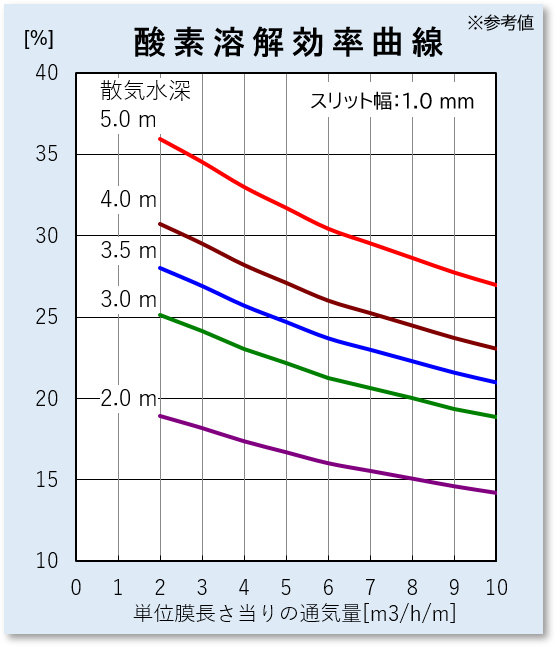

pressure_loss efficiency
※清水中、水深3.5mのテスト結果(他は換算値)

② 支持管(本体)
  • PP(ポリプロピレン)製で腐食に強い
  • 一体成型により接合部を減らし、漏れリスクを低減
  • 内部エアー流路と特殊リブ構造により、均一な
    バブリングを実現
メカニズム(散気管断面図)
mechanism
③ ヘッダ管固定部
  • 独自のCLIP IN ロッキングボルト構造により、
    レンチ1本で容易に取付けが可能
  • 標準の80Aヘッダ管用以外にも 100A, 125A,
    80角, 100角 など様々なヘッダ管に対応

  • Sタイプ散気管の取合い部は3/4"BSP(20A)で、
    ねじ込み式で簡単に取付けが可能

  • 専用のヘッダ管「AirRexパイピングシステム」と
    組合せれば、施工の手間を更に大幅に削減
取付方法(Dタイプ)
install

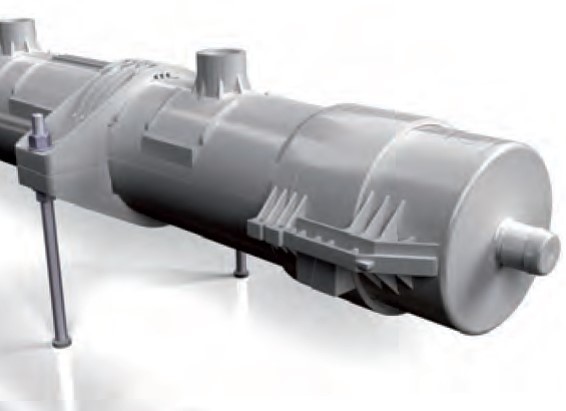

airrex AirRexパイピングシステムの
紹介ページはこちら

発泡の様子(ムービー)



単品での発泡の様子はこちら


水槽での発泡の様子はこちら

実績例



既存設備から本散気管への置き換えにより、電力費の大幅な削減を実現しています。

chart

仕様

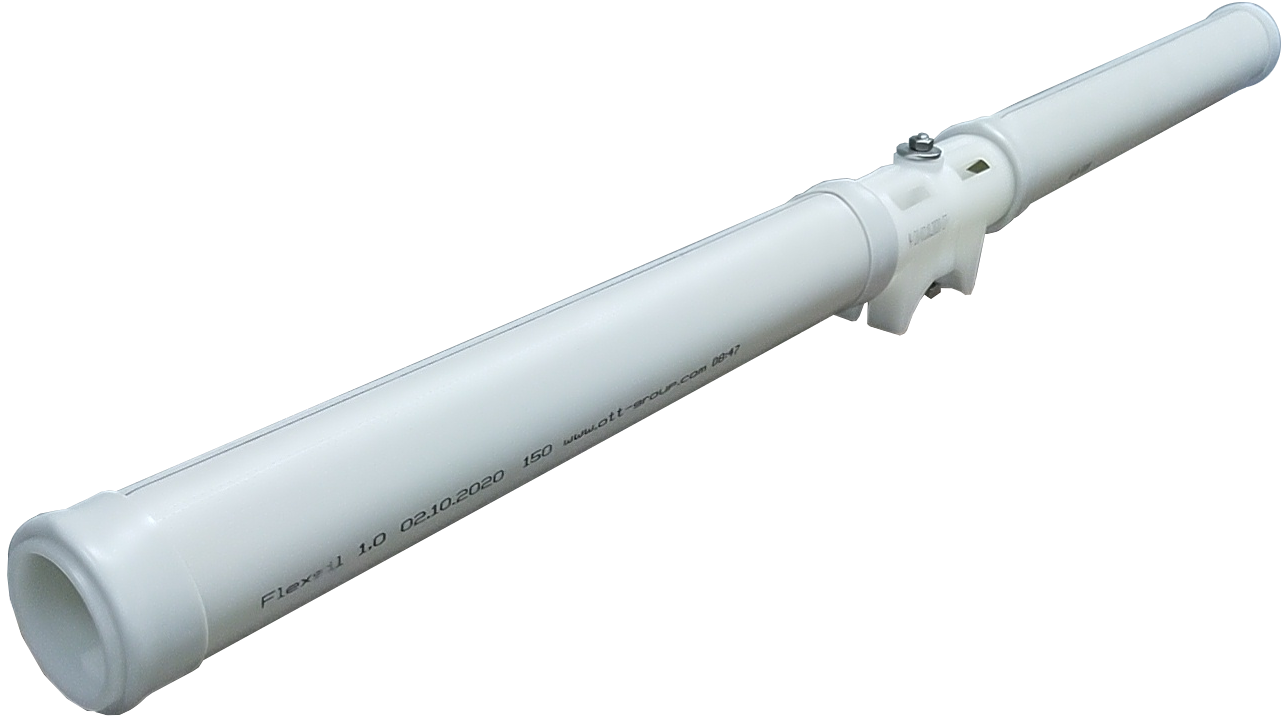

D(ダブル)タイプモデル D-type
型式 D-1000L D-1500L D-2000L
スリット幅 0.6 mm, 1.0 mm(標準), 1.2 mm, 1.4 mm, 2.0 mm
メンブレン材質 シリコーンゴム(標準),  EPDM
寸法  A(有効長) 1,000 mm 1,500 mm 2,000 mm
 B(全長) 1,200 mm 1,700 mm 2,200 mm
 C(外径) Φ63 mm
 D(取合い) 丸型: Φ88.9 (80A用,標準), Φ114.3 (100A用), Φ139.7 (125A用)
角型: 80mm, 100mm, 120mm

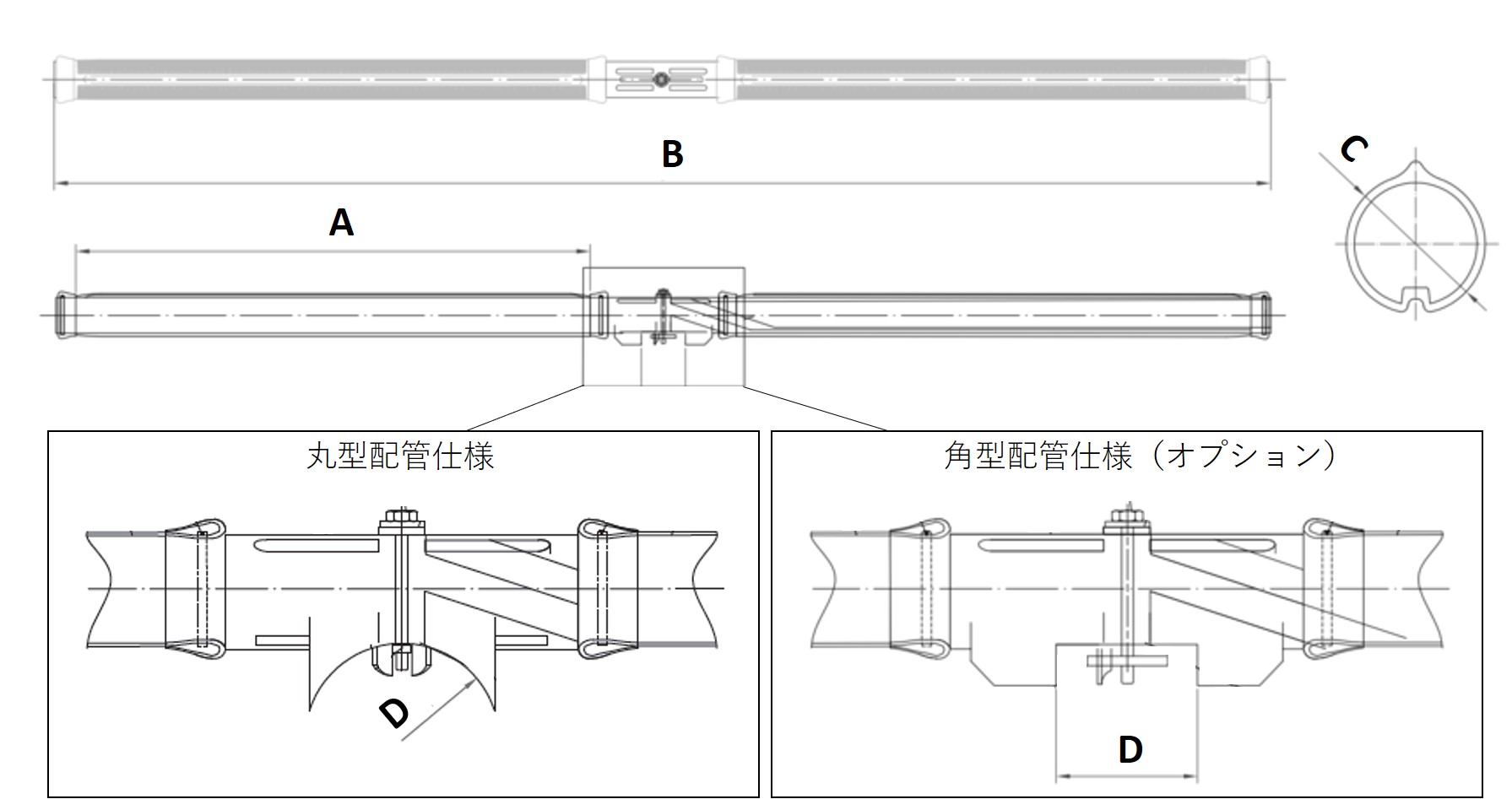

外 形 図 drawing

S(シングル)タイプモデル S-type
型式 S-500L S-750L S-1000L
スリット幅 0.6 mm, 1.0 mm(標準), 1.2 mm, 1.4 mm, 2.0 mm
メンブレン材質 シリコーンゴム(標準),  EPDM
寸法  A(有効長) 480 730 980
 B(全長) 528 780 1,030
 C(外径) Φ63 mm
 D(取合い) 3/4"BSP (=20A) メネジ

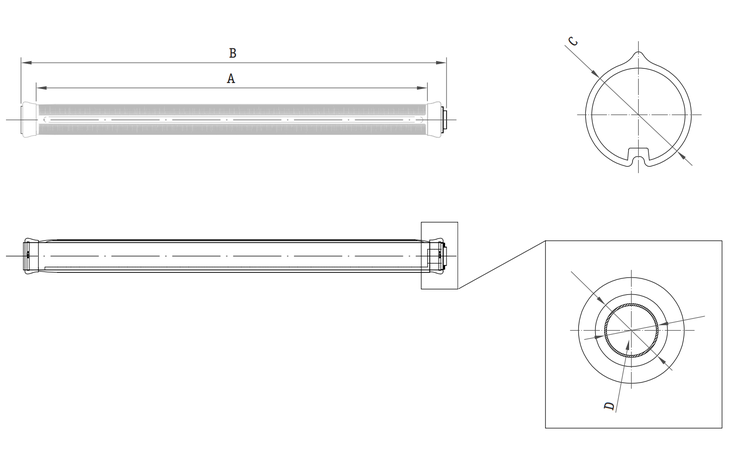

外 形 図 drawing
